产品名称: 架空线路接地故障定位仪

发布日期: 2020-02-29

点击数: 70

询价: 点击产品询价

二维码:

产品详情

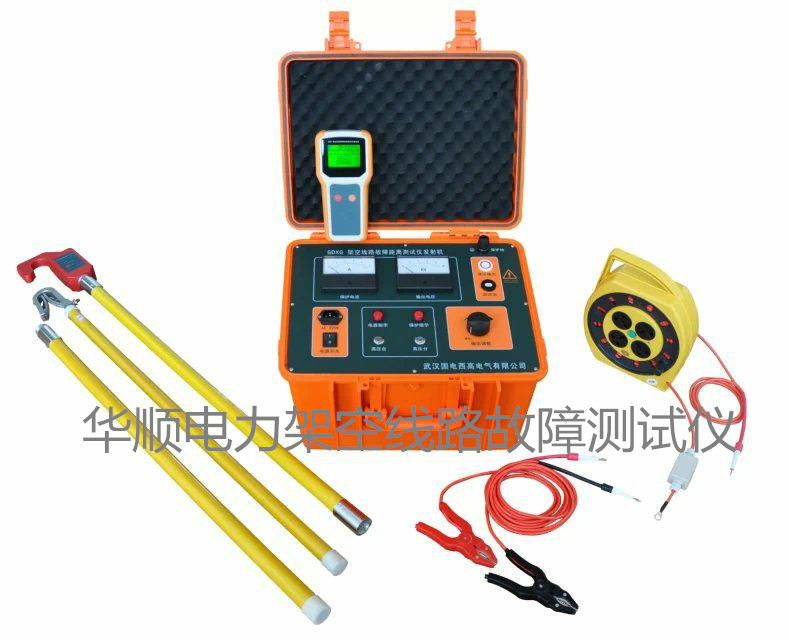

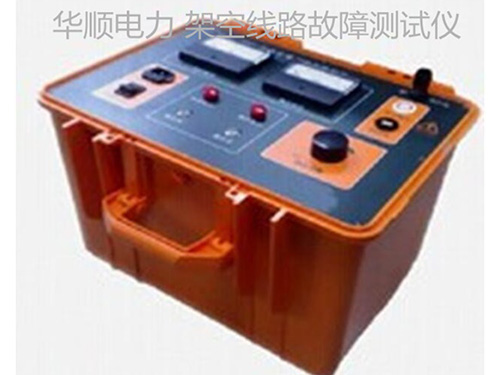

·         HSJK-III架空线路接地故障定位仪适用于小电流接地系统架空线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行精确定位。是一套便携设备,可进行多条线路的故障定位。整套设备由发射机、传感器、接收机组成。

·         在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线通讯向地面上的接收机传输数据,接收机显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。

  功能特点
1. 适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
2. 在线路停运后进行定位,特别适用于有电缆分支的故障线路。
3. 施加高压信号使故障重现,恒流信号稳定,易于检测。
4. 超低频信号避免系统电容影响,能对高阻值故障进行定位。
5. 发射机安全特性:高压启动闭锁功能、允许短路输出。
6. 传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。
7. 传感器和接收机无线信号传输,安全。
8. 发射机可使用市电、发电机或汽车逆变器供电,传感器和接收机干电池供电。
9. 发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿线挂接;接收机手持式设计。
10.接收机采用大屏幕液晶显示器,显示线路电流波形和电流值。
  技术指标
1. 定位精度:0.2米。
2. 发射机输出特性:
a) 开路电压8kV(相当于10kV线路的相电压峰值,可根据用户要求整定);
b) 短路电流100mA;
c) 输出频率1Hz。
3. 传感器与接收机的无线通讯距离:不小于30m。
4. 发射机电源:AC 220V市电,可接发电机/汽车逆变器(输出功率≥1500W)。
5. 发射机功率:最高功率900W。
6. 传感器电源:3节7号碱性干电池。
7. 接收机电源:5节5号碱性干电池。
8. 体积:发射机350×210×300mm;传感器180×100×35mm;接收机205 ×100×35mm
9. 质量:发射机12kg;传感器0.45kg;接收机0.45 kg
10.使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
配置清单:

  序号

名      称

数量

1

架空线路接地故障定位仪发射机

1

2

架空线路接地故障定位仪传感器

1

3

架空线路接地故障定位仪接收机

1

4

测试输出线(短线,配输出夹钳)

1

5

测试输出线(长线,配线盘)

1

6

测试地连接线

1

7

保护接地线

1

8

电源线(发射机用)

1

9

绝缘杆(短杆,用于挂传感器)

2

10

绝缘杆(长杆,伸缩式,用于挂传感器)

1

11

绝缘挂线杆(接配线盘的测试输出长线)

1

12

用户手册

1

13

合格证及质保记录单

1

14

便携铝箱

1
