微机继电保护测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用意见，总结目前国内同类产品优缺点，充分使用现代的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行结构。主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。本微机继电保护测试仪既具有大型测试仪优越的性能、功能，又具有小型测试仪小巧灵活、操作简便高等优点，性能价格比高。是继保工作者得心应手的好工具。

·         产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪

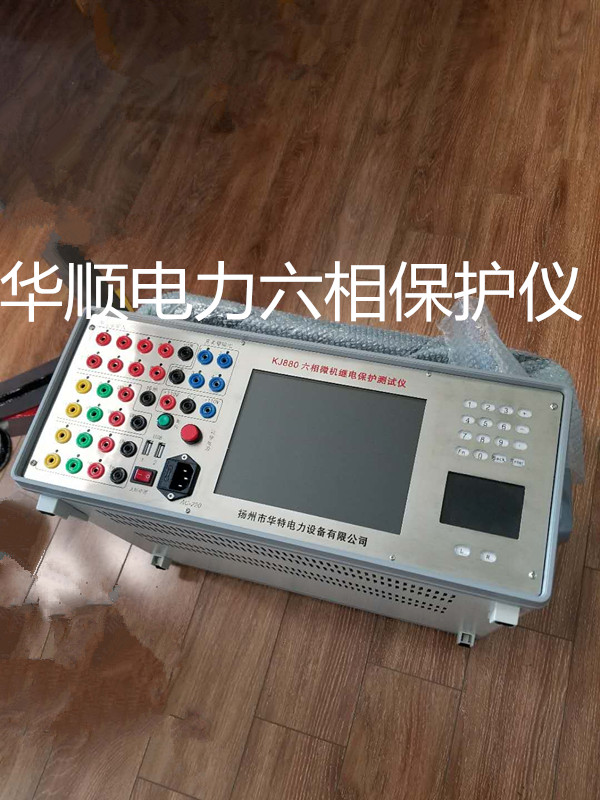

HSJB微机继电保护测试仪

    主要特点
1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便。
   6638型具有标准的六相电压，六相电流同时输出，电压125V、相，电流30A/相。六相电流并联可达180A。

  2、各种技术指标达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
  3、单机独立运行，内置高性能工控机，主频300--600MHz，内存512M，硬盘4--12G，运行Windows XP操作系统。

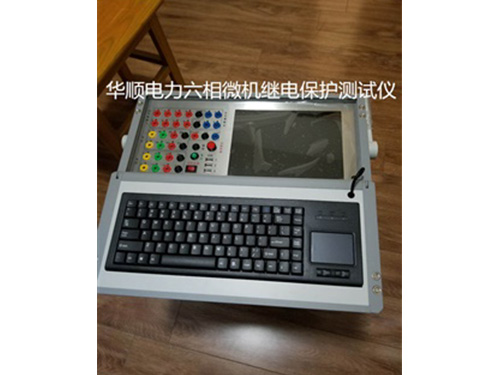

  4、国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800×600的TFT真彩显示屏,      得单机整体操作方便自如,经久耐用。
  5、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。
  6、功放采用高保真线性功放,既确保了小电流的精度,又确保了大电流的稳定。
  7、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
  8、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
  9、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
  10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
  11、具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
     6638技术参数
1、交流电流源:
   相电流输出（有效值）：  0--30A/相  精度：0.2%
   六相并联输出(有效值)： 0--180A/六相同相位并联输出
   相电流长时间允许工作值(有效值)： 10A
   每相最大输出功率 ：300VA
   六相并联最大输出功率 ：900VA
   六并电流最大输出允许工作时间 ：10s
   频率范围： 0--1000Hz    精度：0.001Hz
   谐波次数： 2--20次      相位：0--360°    精度：0.1°
2、直流电流源:
   电流输出：  0--±30A/相   精度 0.2%
3、交流电压源:
   幅值范围：6.（0-125v）；精度：0.2%
   线电压范围：0-250v
   相电压/线电压输出功率 ： 70VA/100VA
   频率范围： 0--1000Hz  精度：0.001Hz
   谐波次数： 2--20次    相位：0--360°   精度：0.1°
4、直流电压源:
   相电压输出幅值：0--±150V   精度：0.2%
   线电压输出幅值：0--±300V
   相电压/线电压输出功率： 90VA/180VA
5、开关量端子:
   开关量输入端子：  8对
   空接点： 1--20mA，110V装置内部有源输出
   电位翻转： 0--6VDC为低电平
           15--250VDC为高电平
           开关量输出端子：4对，空接点  遮断容量：110V/2A，220V/1A。
6、时间测量范围:
   范围：1ms--9999s    测量精度：1ms
7、体积重量:
   体积： 470(mm )×405(mm )×185 (mm )   约20Kg
8、电源:
   AC220V±10%   50Hz   10A

大屏键盘操作型

型号6639
