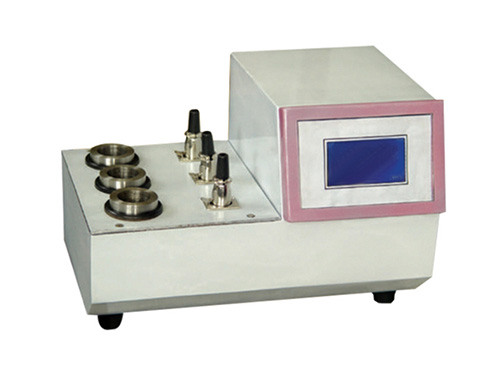

产品名称: 绝缘油体积电阻率测定仪

发布日期: 2020-02-29

点击数: 901

询价: 点击产品询价

二维码:

简述:

产品详情

变压器油质的好坏直接影响充油电气设备的安全运行,以传统的化学或物理方法进行检测,不能反映油质。近年来的研究表明,通过电阻率的测定来检验油质是一项简便而有效的新方法,能源部对此专门制定了“绝缘油体积电阻率测定法”标准。适用这种方法的测试仪器正在电力、石油等行业得到推广应用。

HSTJ绝缘油体积电阻率测试仪是综合了现有类似仪器的长处,应用技术研制而成的一种新型测试仪,其主要特点如下:

1、测试系统和油杯加热系统为一体化设计,操作使用十分方便。
2、测试结果(有效数据与方次)、加热温度(设定温度与实际温度)实现了全数字化,显示直观,读数稳定,稳定性好。
3、测试端采用外接线柱结构,可以方便地对 油杯进行测试,避免了在测试中对高温油杯插头进行插拨的操作。
4、测试程序由仪器按有关标准自动进行。通过一次测试,数据均由仪器内部自动换算,直接显示,不必再进行人工测后计算。
5、测试油样加热系统升温迅速,恒温精确。
6、仪器在测试中出现超量程时,能自动显示换档信息,提示操作者进行正确换档。
7、仪器采用H-18型油杯,试样油量少,便于对运行中的少油设备进行检测。
二、主要技术参数
    1、正常工作环境:0℃~40℃,湿度≤80%
2、标准气候环境:温度20℃±2℃,湿度45%~75%
3、工作电源:AC220V±10%
5、电阻率测试范围:1.00×108~9.99×1015Ω·cm八档
6、测试规范时间:符合能源部绝缘油体积电阻率测定法标准(由内部自动控制)
7、控温范围:室温~100℃,精度<±0.5℃
8、体积:400×240×350
9、重量:7Kg
三、各功能部件组成原理
1、油杯及恒温装置:该装置是均热体,它具有良好的导热性,内部设有加热体及测温元件,在温度测量与控制板的作用下控制加热体,使油样按要求达到预定的测试温度,同时标志试样绝缘油电阻率的微电流也通过油杯顶部的测试头引入信号盒。
2、温度测量及控制板:通过测温元件测量油杯装置的温度并与温度设定值进行比较,根据比较的结果来控制加热体加热的时间和强度,从而实现对油杯装置的测温和控温。
3、温度显示板:显示被测试样的温度及设定温度值。
4、温度设定:由操作者调节,一般为90℃,提供设定温度值的电压。
5、信号盒:将测试头引出的代表绝缘油电阻率的微电流转变为电压信号,同时完成量程和档位的选择以及测量校正操作等。
6、数据处理与测量控制板:将信号盒提供的电压信号进行必要的数据处理包括量程处理、电压与电阻的换算以及电阻、电阻率的换算等通过显示板显示结果,同时本工作板还产生测量必需的控制信号。
7、数据显示板:显示测试结果,包括数值、方次与测试的状态。
8、电源:将市电AC220V变为仪器工作所需的各种电压。
