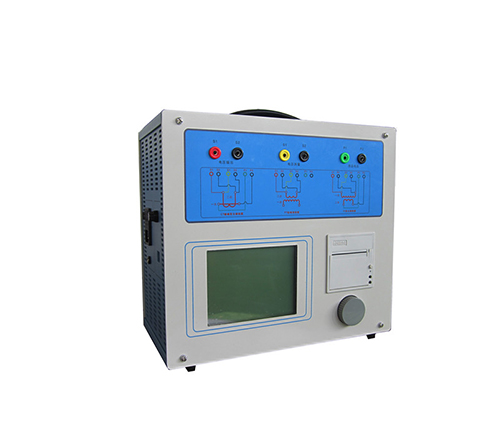

产品名称: 互感器特性测试仪(变频法)

发布日期: 2020-02-29

点击数: 838

询价: 点击产品询价

二维码:

简述:

产品详情

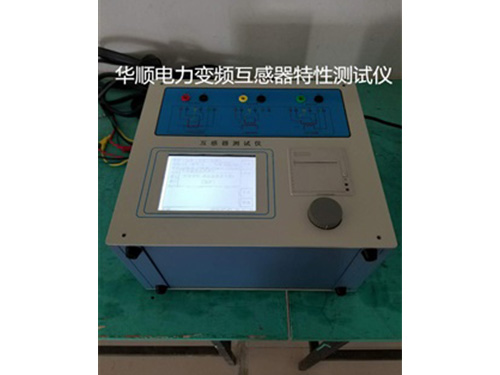

HSFAB互感器智能测试仪       (变频法)
  技术特点
             基于变频法测试CT/PT伏安特性曲线和10%误差曲线,输出极限值仅180V的交流电压和12A的交流电流,却能应对拐点高达30KV的CT测试。
           带升流输出功能,带升流极限值电流可达150A。
           可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
         自动给出拐点电压/电流、10%误差曲线、5%误差曲线、精密限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、精密级、饱和和不饱和电感等参数。
         可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
        界面友好美观,全中文图形界面,5.7寸图形透反式LCD,阳光下可视。
       采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
       装置可存储3000组测试数据,掉电不丢失。试验完毕后可调出数据进行分析,或通过U盘上传至PC机生成WORD报告。
      面板自带打印机,可自动打印生成的试验报告。
      测试方便,除了负荷测试外,其他各项测试都是基于同一接线。
      易于携带,装置重量<9Kg。
功能与用途
装置设计用于CT、PT的以下试验:
l          励磁特性试验
l          变比试验
l          相位和极性试验
l          CT各种电流及各种负荷时的比差、角差测量
l          CT二次绕组电阻测量
l          CT二次回路负荷测量
l          CT暂态特性测试与分析
l          CT升流试验
l          测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到30KV的CT、变压器套管CT、各电压级PT等
l          拐点电压/电流、10%(5%)误差曲线、精密限值系数、仪表保安系数、二次时间常数、剩磁系数、精密级、饱和和不饱和电感等CT、PT参数的测量
主要技术参数
输出电压:               0~180V (RMS)
输出电流:               0~12A (RMS),峰值36A
电压测量:               精密度:±0.2%
CT变比测量范围:     1~30000
PT变比测量范围:     1~10000
变比测量:               精密度:±0.2%
相位测量:                    精密度:±5’,分辨率:0.5’
二次绕组电阻测量范围:0.1~300Ω 分辨率:0.2mΩ  精度:0.2%±2 mΩ
交流负载测量:           0~300VA分辨率:0.002VA精度:0.2%±0.02 VA
升流电流输出:        0~150A
输入电源电压:          AC220V±20%,50HZ
工作条件:               温度:-10℃~50℃,   湿度:≤90%
尺寸:                   340mm×296mm×174mm
重量:                   <8kg
