产品名称: 直流系统接地故障查找仪

发布日期: 2020-02-29

点击数: 681

询价: 点击产品询价

二维码:

简述:

产品详情

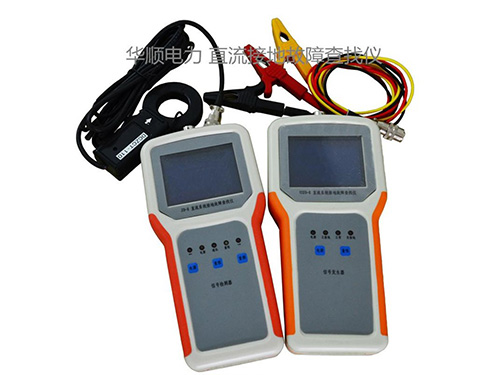

HSZJD-8直流系统接地故障查找仪

直流系统接地是一种易发生且对电力系统危害较大的故障。我公司自主研发设计的便携式直流接地查找仪,能够适用于任何电压等级的直流系统接地故障的查找。

    该仪表可以快速查找直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障,并且还能精密的显示系统电压、对地电压、接地阻值,真正解决了运行及检修人员的后顾之忧。

仪表的构成:

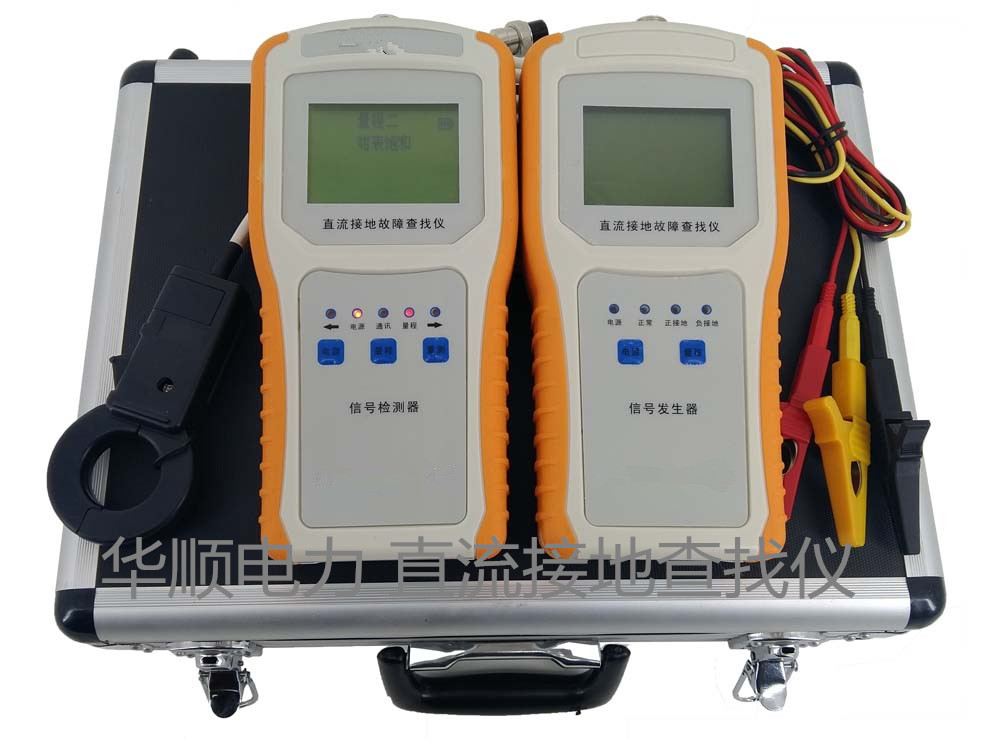

    该仪表由信号发生器、故障检测器和信号采集器(钳表)三部分组成,信号发生器与直流系统正负母线和地相连,当直流系统出现接地故障后,它会自动产生一个低频小信号,故障检测器与钳表独立于信号发生器,故障检测器与钳表之间使用连接线相连,通过对待检测支路漏电流信号的采集、分析,从而判断出该支路的绝缘情况。

仪表的工作原理:

    仪表的工作原理是:当直流系统发生接地故障或绝缘降低(整个直流系统绝缘电阻小于报警整定值),直流系统电压监测仪表发出警报时,将信号发生器接入直流系统的正、负母线和地之间。信号发生器自动判断直流系统电压等级,自动判断接地故障的极性、接地程度,自动分析绝缘监测平衡电桥回路接线方式和平衡电桥电阻大小,形成信号输出的智能反馈,向直流正负母线和地间,发射适宜系统检测,对系统无影响的低频信号,并实时显示系统电压、正对地电压、负对地电压和系统对地绝缘总阻抗。

    故障检测器检测各回路对地绝缘的直流信号漏电流,并模拟显示接地回路绝缘状态,判断出接地故障回路(支路),并继续沿故障回路(支路)检测出接地故障,将故障点精密定位。

    信号发生器、故障检测器均采用微计算机技术,具有集成程度高,判断速度快,检测灵敏度高、抗干扰能力强、故障定位精密等特点。在软件处理上利用了模糊控制理论和通信的噪声理论,并依据直流系统的特点优化了算法,即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响,也能精密地判断出接地故障点,为接地故障的查找提供了有力的保障。在硬件上引进国外的检测传感器,直流信号检测灵敏度高达0. 1mA,可检测150K500K接地的检测灵敏度,使多点接地、环路接地、绝缘普遍降低等难以解决的问题迎刃而解。

主要特点

   1) 高精度采样钳表

    该仪表采用了高分辨率(0. 1mA)信号采样直流钳表,能够实现对多点接地,高阻接地点的定位。

   2) 接地点方向显示

    该仪表具有接地点方向显示功能,包括:液晶屏显示、指示灯指示、语音提示三种方向显示方式,可以高效快速的处理复杂支路或环路中接地点的定位。

   3) 具有绝缘指数显示功能

    绝缘指数是为分析待测支路绝缘程度而引入说法,以0100的数字形式来反映被测支路的绝缘程度,数字越大表示绝缘越差,该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。

   4) 具有波形显示功能

    所谓波形显示,即在检测过程中检测器所搜索到的信号发生器的波形,其在查找接地过程中有非常重要的作用,合理利用检测器中的波形显示,可以大幅度的提升设备的检测范围与检测精度以判断的精密度。

   5) 多量程转换功能

    仪表具有多量程转换功能,在测试过程可以转换不同量程,可以大幅度的提升设备的检测范围与检测精度以判断的精密度。

   6) 操作简单,使用方便、快速

    使用时只需将钳表钳住待测支路,按一下工作按键,36S即可完成一条支路的检测。

   7) 信号发生器与检测器不受距离限制

    在复杂的直流系统中,信号发生器接入点可能与接地查找点有着很长的一段距离,不过检测器并不受此距离的限制,可以在同一个系统中的任何一点进行查找。

   8) 运行安全

    信号发生器是需要接入直流系统之中的,这就对设备的安全性与根据直流系统现场的实际情况,信号发生器可智能式产生1.05.0mA的信号电流,且功率小于0.2W,适用于各类直流系统,对直流系统的安全运行、运行提供了保障。

主要技术指标

   1)  可检测接地电阻范围:

系统电压为220V时: 0 500KΩ

系统电压为110V时: 0 250KΩ

系统电压为48V时: 0 50KΩ

系统电压为24V时: 0 10KΩ

   2)  检测信号功率:  0.2W(信号发生器输出功率)

   3)  抗对地分布电容值:

对地电容单支路≤8uF,系统对地总电容≤100uF

   4)  适用直流系统电压:

220V±10%110V±10%48V±10%24V±10%,或用户提出其它电压等级。

   5)  环境温度:~35℃~+55℃。

   6)  相对湿度:≤95%

   7)  总重量: 3kg(信号发生器、检测器、配件、铝合金箱)。

   8)  外形尺寸360x270x100㎜。
