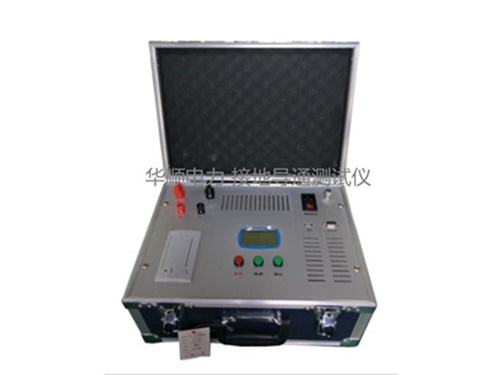

HSJD接地导通测试仪发电厂、变电站的接地引下线与接地网连接是否良好,接地网的接地极是否完好无损,对电力系统的安全运行十分重要。原本我国电力公司的《防止电力生产重大事故的二十五项重点要求》中,要求每年对有效接地系统中的发电厂、变电站的接地引下线、接地网格的导通状况进行测量。通过分析比较历次测量结果的变化情况判断接地引下线、接地网格的腐蚀的程度,以决定是否开挖处理。
该测试仪能讯速地测量接地引下线与接地网之间的连接电阻值.将其与以往数据比较就可以反映出接地引下线的接点是否锈蚀,断裂,接触不良等,以便及早发现并消除事故隐患。
主要特点
该仪器采用直流电阻测量方法,在测量过程中自动对测量导线进行补偿,不需短路调零。
采用高速 A / D 转换器及程控电流源技术,测试精度高,数据稳定,重复性好。
采用大电流测试,抗干扰性能强,消除了测量回路中各种干扰引起的测量误差。
自备免维护可充电源,便于现场使用。
最小测量可达到 1m Ω,重复性好,且测试时间短,仅需 2S 。
大屏幕液晶显示,友好的人机界面,微型打印机,可现场直接打印测量结果。
全智能化,自动量程切换,操作简便。
自动短路保护、超时保护和误操作保护,确保测量人员和仪器安全。
可长时间,无限量地测试电气设备接地引下线导通状况,可满足多个变电站,大范围的测试要求。
技术指标
测量范围:0—2000 mΩ
分 辨 率:0.01 mΩ
输出电流:10A、5A恒流输出
测量精度:±(0.5%+2D)
测量半径:50米
显示方式:LCD液晶显示
工作方式:连续
工作温度:–10℃―50℃
相对湿度:≤90%无结霜
工作电源:AC 220V±l0%
体积:340 mm×260 mm×130mm
重量:6.5 kg
产品选型:
产品型号 | 产品名称 | 主要参数,特点 |
HSJD-10 | 接地导通测试仪 | 自动选择电流档位,大输出电流10A,最小分辨率可达0.1μΩ,测量范围:1mΩ-10Ω 20米测试线 |
HSJD-20 | 接地导通测试仪 | 大输出电流20A,输出电压20V,最小分辨率可达0.1μΩ,测量范围:8Ω-100μΩ,精度±0.2% 20米测试线 |
HSJD-40 | 接地导通测试仪 | 大输出电流40A,输出电压20V,最小分辨率可达0.1μΩ,测量范围:8Ω-50μΩ,精度±0.2% 20米测试线 |
HSJD-50 | 接地导通测试仪 | 大输出电流50A,输出电压20V,最小分辨率0.1μΩ,量程:4Ω-40μΩ,精度±0.2%,20米测试线 |
HSJD-100 | 接地导通测试仪 | 大输出电流100A,输出电压20V,最小分辨率0.1μΩ,量程:4Ω-40μΩ,精度±0.2%,20米测试线 |
