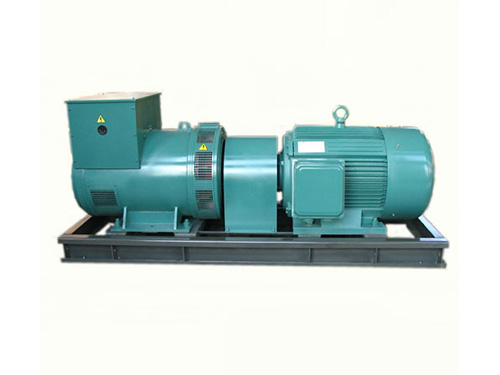

产品名称: 中频变频发电机

发布日期: 2020-02-29

点击数: 351

询价: 点击产品询价

二维码:

产品详情

  HS系列中频变频发电机由50Hz、380Hz电源供电,由工频鼠笼式异步发电机驱动同轴的中频同步发电机发电,对外提供功率接近100-200Hz、电压为0-800V的三相中频电源。感应试验原理 ,对于电力变压器一般采用额定电压的两倍。为了不使铁心中的磁通饱和,应使用两倍的额定频率的电源。持续时间(S)按下式计算,但不小于15s   试验时间=120*额定频率/试验频率   由于变压器在设计中额定电压下,铁心的伏安曲线已经接近弯曲部分,若用额定频率的电源给试品的一侧施加电压,当电压大于120%额定电压的时候,铁心则趋于饱和,励磁电流会急剧上升;若达到两倍额定电压,励磁电流将达到不能允许的程度。因此电源的频率必须提高。   根据电磁感应原理,感应电动势增加一倍,欲保持磁通密度不变就必须相应的将频率提高一倍,标准要求感应两倍额定电压持续60s,因此试验电压的频率不应小于100hz,由于频率增加励磁电流急剧降低,但频率太高也不利。随着频率的提高,励磁电流并不是无止境的下降,但这时电容电流会成倍的增加,反而会给试验带来很多麻烦。产生自激磁现象。经验证明感应试验的频率一般为125-150-200为宜,最稳定为125hz机组。

主要技术参数:
    中频发电机:30KW、50KW、75KW、100KW、125KW、200KW
    工频电动机:50Hz
    中频发电机:100-200Hz
    工频电动机:380V
    中频发电机:0-800V
    相数
    a)  工频电动机:3组
    b)  中频发电机:三相
    电机接法
    工频电动机:△
    中频发电机:△
   控制柜为中频电源输出的控制系统,具有电机Y-△启动,过流保护,零位启动,全数显显示电源、励磁电源、中频输出电源等特点。是倍频机组成套装置的低压控制测量及保护系统。本控制台做为中心控制单元,可通过指令操作使机组产生0-800v 150hz可调电源。
技术数据: 控制回路电源:  50Hz   220V
           三相动力电源:  50Hz   380V
           输出    电源:  100、  150Hz200-- 30kW-250kw     0-800V
           转        数:  1460转
控制柜功能:
   控制柜只有在调压器零位启动时才能启动中频电源的功能,确保中频电源从低电位输出。 电机由Y-△启动完毕后,中频指示灯亮起,才能启动中频电源,确保电机全压启动。
   电机具有热继电器保护,电机过热时,切断主回路,调压器自动返回零位。 励磁电源电流与中频输出电源超负荷,过流继电器动作,切断主回路,调压器自动返回零位
