产品名称: 高压无线核相仪

发布日期: 2020-02-29

点击数: 162

询价: 点击产品询价

二维码:

简述:

产品详情

·本公司生产的HSWXH高压无线核相仪,主要应用于电力线路、变电所的相位校验和相序校验,主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路,具有极强的抗干扰性,符合(EMC)标准要求,适应各种电磁场干扰场合。

·         将被测导线的高电压相位信号经过处理后直接发射出去,由手持机接收并进行相位比较,对核相后的结果定性,实时显示相位角度差和矢量图。

·         产品别称:核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器(仪)、无线核相仪

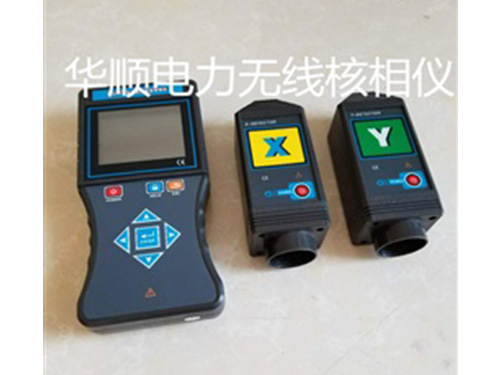

由无线接收器、XY探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏,同屏显示核相结果、相位、频率、向量图指示,有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面核相距离可达1600m远,能对10V~550kV的电压线路全智能核相,其中35kV及以下的裸导线可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。

    技术规格



高低压无线语音核相、频率、相位、相序、验电测试

电

DC 3.7V可充锂电池,USB充电接口,连续工作约10小时



315MHz、433MHz无线传输



约1600m



3.5寸真彩液晶屏显示

量

核相电压等级:AC 10V~550kV

相位:0.0°~360.0°

频率:45Hz~75Hz

0.1°;0.1Hz

精    度

相位:≤±10° (23℃±5℃,80%RH以下)

频率:≤±2Hz (23℃±5℃,80%RH以下)

同相:-30°~30°;异相: 90°~150°和210°~270°

同相、异相、X信号正常、Y信号正常等语音功能

拉伸后长约5m;收缩后长约1m(5节)



9999组

核相

接触核相:35kV以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)

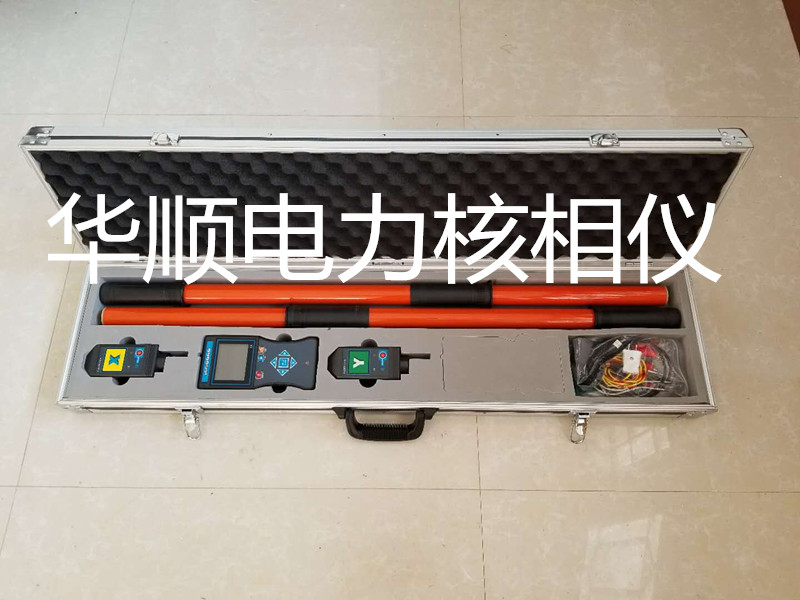

探测器

2个(X、Y各1个)

接收器

1台

天线

3根

伸缩绝缘杆

2根

铝箱

1个

探钩、探针

4只(各2只)

USB充电器、充电线

1套

锂电池

3个(仪表内)

自校线

1根

用户手册、保修卡、合格证

1套
