产品名称: 断路器特性测试仪

发布日期: 2020-02-29

点击数: 125

询价: 点击产品询价

二维码:

简述:

产品详情

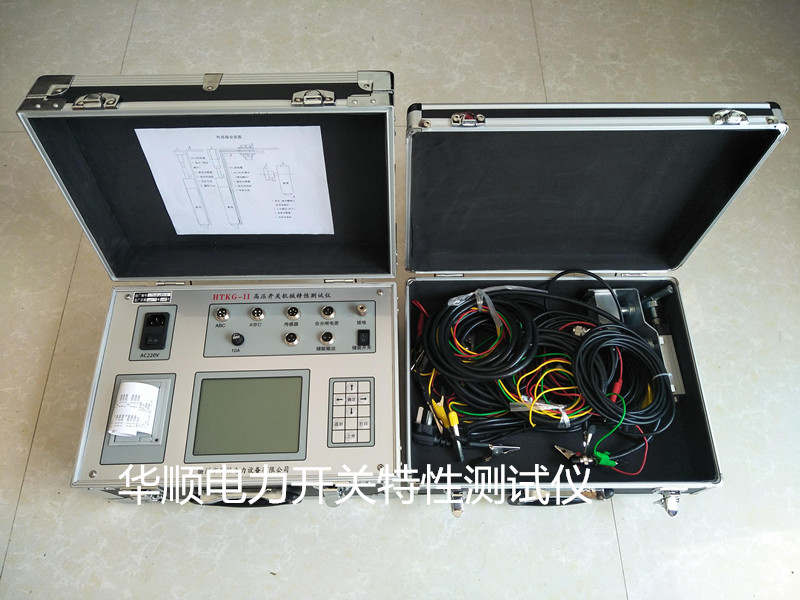

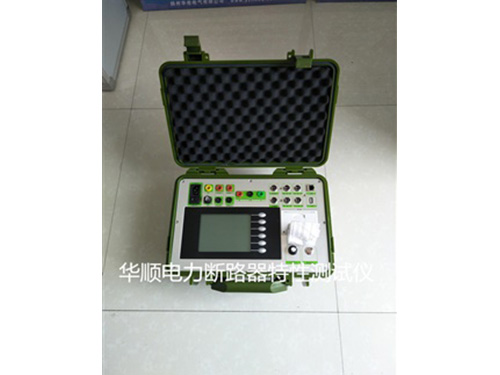

HSGK-V断路器特性测试仪
功能特点
测试对像:可测试各种国产(进口)真空、六氟化硫、油高压断路器,负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。合、分闸时间、同期、弹跳时间、次数、合分(金短)时间、分合(无流)时间、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。
抗扰通道:可抵御750KV变电所现场静电干扰!
位移通道:1路位移信号采集,适配耐用的精密电阻线性位移、角位移传感器。
精细测试:严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分: 高压开关综合测试仪 DL/T846.3—2004要求研制。
操作电源:内置隔离型数字可调直流电源,带短路保护功能,可设置电压,指令各项分、合、重合闸操作及动作电压试验。
同步触发:可响应电压、电流、传感器、断口变化多种同步触发方式。
操作界面:7寸高分辨率彩色触摸屏,在你指指点点中轻松完成各项数据的测试,并在面板上增加了旋转鼠标,对参数进行修改、对波图进行分析。
速度定义:提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。
录波功能:12路触头通断的时间波形以及线圈电压、电流;行程-时间波形。
波形打印:内置57mm高速热敏打印机,顶置面板安装,数据表单、波形图打印清晰。
数据通讯:可采用RS232或USB通讯,PC管理软件实现数据、波形图可上传、测试。

         技术指标

测试通道:时间断口:金属触头 12路 位移传感器:1路
时间测试:范围:0.1ms~9900ms
          误差:±(0.l%读数±2个字)
          分辨率:0.1ms
行程测试:范围:0~1000mm
          准确度:±(1%读数±1个字)
          分辨率:0.1mm
速度特性: 范围:0.01~20.00m/s
          准确度:±(1%读数±1个字)
          分辨率:0.01m/s
图形显示:每路0.1ms的数值
直流电源:调整范围:25~250V
          瞬时电流:20A
          准确度: ±(1%读数±1个字)
          负载变化率:≤1%
同步触发:电压:25~250V
          电流:0.1-20A
          传感器:位移变化
          断口:信号跳变
结构形式:高级型材铝机箱,顶开便携式
外形尺寸:360mm×270mm×150mm
主机重量:6kg
使用环境:环境温度:-10℃~50℃
相对湿度:≤80% RH
工作电源:电压:AC 220V±10%;频率:50Hz±10%
