产品名称: 蓄电池智能放电测试仪

发布日期: 2020-02-29

点击数: 688

询价: 点击产品询价

二维码:

产品详情

DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第56条中,明确规定应定期对蓄电池组进行核对性放电。同时,国家电网生技[2005]400号文件关于“国家电网公司十八项电网重大反事故措施中和第13条对蓄电池核对性放电作了具体要求。所有这些规程、文件充分说明了我国电力运行管理部门对电力直流电源装置的安全、稳定运行及其日常维护十分重视。
鉴于此,我们结合电力生产实践,联合国内著名的科研院所,率先研发出

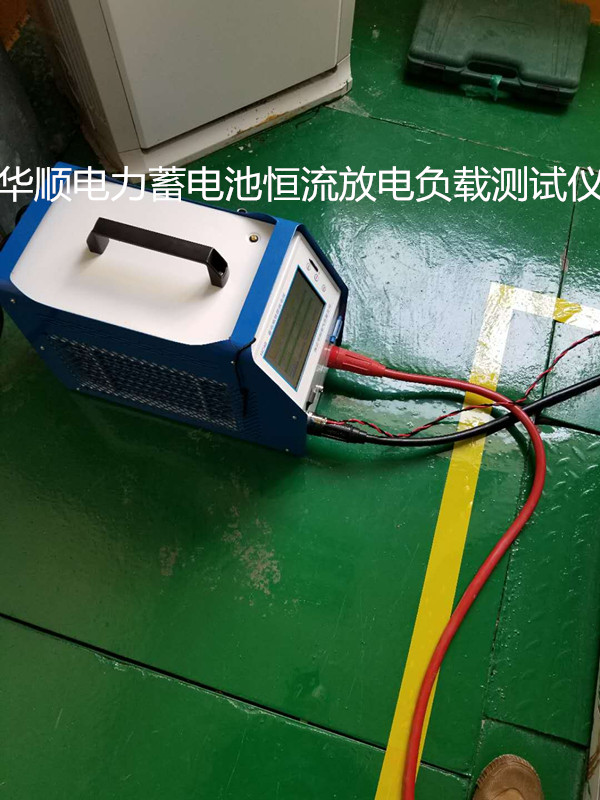

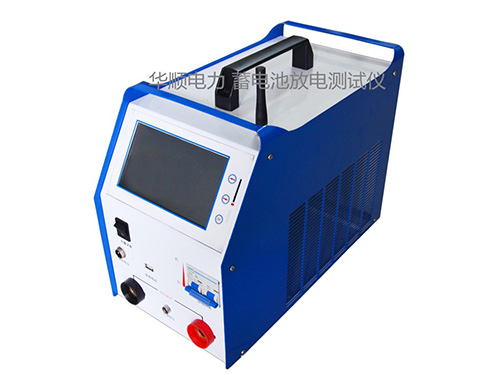

    HSFD蓄电池智能放电测试仪。该仪器功能完善,性能稳定,操作简便,精度高,便于携带,目前已广泛应用于电力、通讯、石化、金融等行业,是直流电源装置蓄电池组日常维护的必备检测设备。

   产品类别(选型方法)

按电压和电流不同:

电压

24V

48V

110V

220V

380V

24/48V

110/220V



电流

50A

100A

150A

50A

100A

150A

300A

450A

30A

60A

100A

30A

60A

100A

30A

50A

80/150A

150/300A

20A/40A

30A/60A





以上均为标准产品。特殊电压及电流等级可以定制。

产品功能及主要特点:

1 具有对蓄电池组进行内阻测试、容量评估功能。

2 具有对蓄电池组多项指标性能进行在线监测的功能:在电池组处于在线放电、均充、浮充状态下,可对电池组以及每个单体电池进行实时在线监测,监测内容包括:电池整组电压、每一节单体电池电压、电池组充放电电流、电池组监测时间、电池组充放电容量等指标。

3 具有快速准确鉴定蓄电池优劣的功能。

具有对电池组按照多种放电率进行核对放电试验,准确得知电池的真实容量的功能;在线补偿式放电功能,在放电全部过程中实现动态补偿,确保电池组真正的恒流放电。

4利用设备在线放电过程当中,实时监测每一个单体电池的电压;

5对整组电压为24V/48V/110V/220V/380V,单体电压为2V6V12V的电池组进行测试,用户可以选择设置单体电压类型。单体电压监测模块,有线无线可选。

6在做容量放电试验时可同时设置四个放电终止条件:①整组电压终止条件;②单体电压终止条件;③放电时间终止条件;④放电容量终止条件。也可根据需要人为终止正在进行的测试过程;

7 7寸彩色触摸屏。

8 操作简单方便:全部采用模块化界面,良好的人机对话功能,操作简单,流程清晰,每一个界面及操作步骤都有简洁提示,从根本上避免了错误操作。

9 仪表可对主要测试结果直接进行柱状图和曲线分析及曲线对比功能。对电压曲线可连续进行放大、缩小,便于观察。

无需上传PC机也能清晰分析数据。

10、放电参数模板功能,直接调用预置参数即可放电测试。智能判别程序,可智能判断单体是否脱落,若单体脱落则不会中断测试。输入端过压保护,LCD提示,蜂鸣器告警;

过流保护,LCD提示,蜂鸣器告警;电池电压极性反接保护,LCD提示,蜂鸣器告警;

11、完备的通讯功能,具有RS232通讯接口与SD卡接口。数据传入计算机,进行入库管理,可进行长期的历史数据保存和分析;利用SD卡传递数据,随时测试随时保存,轻巧便携,安全。

12、测试仪主机采用监控部分与功率部分一体化设计,功率部分采用新型高功效器件。

13、采用新型特殊的低热高效负载材料和控制技术,确保了较高的恒流精度。

14、仪表具有并机功能还可外挂负载,使得仪器可以测试各种大容量电池。

15、强大的PC软件分析功能:提供数据管理、打印、分析、报表统计、自动生成测试报表、报告的功能。

对电压曲线可连续进行放大、缩小,便于观察。快速查找历史纪录。

16、具有自动测试保护功能:当在测试过程当中,检测到整组或者单体电池异常时,则自动终止测试,防止对电池造成过放电,避免对设备造成冲击;也可根据需要人为终止正在进行的测试过程。

17、测试完毕,自动显示全部计算结果,并根据具体测试数据,提供维护建议。

 18、 存储方式:内部存储或者外部存储可选择。内部存储小间隔1分钟。外部存储小5秒钟。

 技术参数



技术参数



  48 150

  48 300

  220 30

  220 60

单体电压测量类型

2V/6V/12V

2V/6V/12V

2V/6V/12V

2V/6V/12V

单体电压测量范围

2V:04V

6V:08V

12V:015V

2V:04V

6V:08V

12V:015V

2V:04V

6V:08V

12V:015V

2V:04V

6V:08V

12V:015V

单体电压分辨率

2V/6V:0.001V

12V:0.01V

2V/6V:0.001V

12V:0.01V

2V/6V:0.001V

12V:0.01V

2V/6V:0.001V

12V:0.01V

整组电压测量范围

060V

060V

0285V

0285V

整组电压分辨率

0.01V

0.01V

0.01V

0.01V

电压测试精度

0.5%







放电电流工作范围

2150A可连续设置,150A以上以上可定做或并机或加过负载

2300A可连续设置,300A以上可定做或并机或加过负载

230A可连续设置,30A以上可定做或并机或加过负载

260A可连续设置,60A以上以上可定做或并机或加过负载

恒流放电电压范围

4056V

4056V

180280V

180280V

放电电流控制精度

0.1A

0.1A

0.1A

0.1A

电流测试精度

1%







工作电压

AC 220V±15%

(直流和交直流可选)

AC 220V±15%(直流和交直流可选)

AC 220V±15%(直流和交直流可选)

AC 220V±15%(直流和交直流可选)

散热方式

强风冷制

强风冷制

强风冷制

强风冷制

通讯方式

RS232通讯和SD卡口通讯

RS232通讯和SD卡口通讯

RS232通讯和SD卡口通讯

RS232通讯和SD卡口通讯

显示方式

7寸彩色液晶显示,带触摸

7寸彩色液晶显示,带触摸

7寸彩色液晶显示,带触摸

7寸彩色液晶显示,带触摸

外型

440×宽225×高300mm

480×宽225×高410mm

440×宽225×高300mm

480×宽225×高410mm

重量

小于10.5Kg

小于13Kg

小于10.5Kg

小于13Kg
