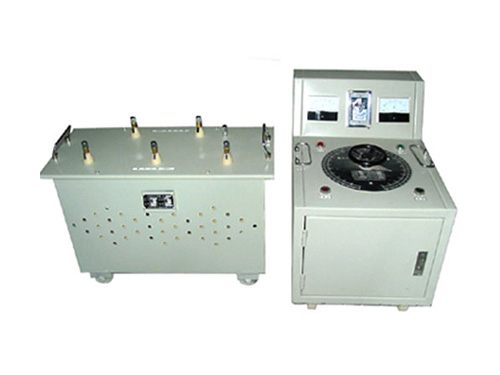

产品名称: 三倍频电源发生器

发布日期: 2020-02-29

点击数: 109

询价: 点击产品询价

二维码:

简述:

产品详情

三倍频电源发生装置是参与我国《三倍频电源标准》制定后推出的一种新产品。试验台配以特种滤波器和多档可调补偿电感,使不同负载时的电压波形失真小于5%,也使输入侧电源功率相对减少,试验台的体积更小、重量更轻。三倍频电源发生装置分为一体式和分体式两种设计,操作更简便,运输更轻松,是新一代的电气试验设备。
[产品特性]:
 操作简单、性能稳定、能很好地满足变压器、互感器感应耐压的需要。
[产品参数]:
  1、输出容量:产品容量的20%
  2、输入电压:380V±5%    三相四线 50HZ
  3、输出电压:0~500V、1000V  单相 150HZ (如需更高电压则需外接升压变压器)
  4、波形失真:< 5%
  5、空载运行时间:≤ 5分钟
  6、额定电压下的运行时间:40
  7. 负载特性:阻性、感性、容性均可;
  8. 典型型号参数说明:


产品名称型号

输入电压V

输出电压V

容量KVA

HSSBP-5/500

380

0-500

5

HSSBP-10/500

380

0-500

10

HSSBP-15/500

380

0-500

15

HSSBP-20/1000

380

0-1000

20


三倍频电源发生器原理:
根据我国试验标准,对电力变压器及电压互感器感应试验电压大致2-3倍极限值工作相电压考虑。众所周知,变压器在额定频率,额定电压下,铁芯接近饱和,若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压,则空载励磁电流会急剧增加,达到不可允许的程度,从感应电势的关系式可以看出,为了施加大于额定电压的试验电压,而又不使铁芯饱和,可采用增加电源频率的办法,必须用大于倍频电源发生器。高频振荡器有许多谐波。如二次,三次谐波。三倍频的原理就是用一个LC组成的选频网络。使其谐振频率等于三次谐波频率。
