产品名称: 电导盐密测试仪

发布日期: 2020-02-29

点击数: 659

询价: 点击产品询价

二维码:

简述:

产品详情

     在电网系统中,电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区,工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面,极易形成污秽层,由于污秽绝缘子的绝缘强度大大降低,极易引起绝缘子在正常运行电压下闪络,造成大面积停电,形成污闪事故。

污闪事故不同于一般单纯的设备事故,它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱,多次污闪跳闸即有可能带来整个系统的崩溃,造成大面积、多设备的连锁事故。

因此,在设计建造电网系统前,应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级,据此选择合适的外绝缘爬电比距;对于已经投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备,应当确保每年至少检测其表面污秽程度,以衡量是否可能引起污闪事故,作为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径,尽量使污闪事故率降低到可接受的程度,大限度降低污闪事故对国民经济的影响。

由于绝缘子表面的污秽包含溶性成分和不溶性成分,其中盐密度(常用等值盐密度ESDD衡量)是指绝缘子表面层污秽中的可溶成分与表面积的比值,区别于灰密度(NSDD)。根据电网污秽划分新标准,污秽度中盐密和灰密之间的关系在5—10倍分散,相同等值盐密不同灰密的绝缘子可能处于不同污秽等级,故污秽等级的确认需要等值盐密度和灰密度组合才可确定。

我公司根据电力行业防治污闪的要求,结合电网污秽划分等级新标准,根据客户需求设计研发了智能电导盐密测试仪,操作简单、功能齐全,得到了行业客户的一致认可。

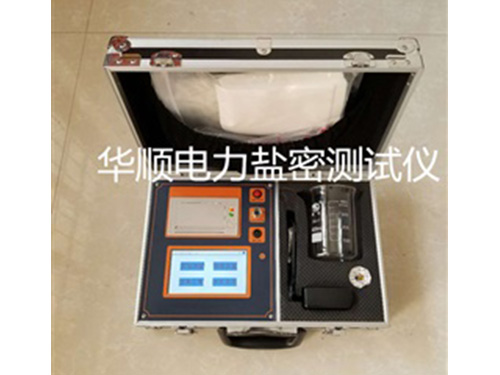

    HSYM智能电导盐密测试仪,也称为直读式等值盐密度测试仪,专为测试绝缘子等值盐密度而设计。系统内置绝缘子等值盐密度计算公式,读数直观。人机交互采用真彩TFT液晶触摸屏,操作简单,所有参数和结果一目了然。仪器自带微型打印机,方便数据保存和对比。提供外部供电和内置电池两种供电方式,方便实验室和野外现场测试。

仪器遵照新标准Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》的规定和要求,适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。

直读式盐密度测试仪依据的相关标准如下表所示:

序号

标准名称

1

Q/GDW152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》

2

GB/T16434—200*《污秽条件下高压绝缘子的选择和尺寸确定第1部分:定义、信息和一般原则》

3

GB/T4585-2004/IEC60507:1991《交流系统用高压绝缘子的人工污秽实验》

4

GB/T5582-93《高压电力设备外绝缘污秽等级》

5

IEC60815-2004

  术语解释
污秽层
由盐和惰性材料组成的绝缘子表面上的导电电解层。
等值盐密度:指污秽液等效为相同电导氯化钠溶液的溶质密度,通常以kg/ 表示。
附盐密度(SDD): 沉积在绝缘子一给定表面(金属部分和胶合材料不计入此表面)上的盐量除以该表面的面积;它通常以mg/cm²表示。
现场污秽度等级:将污秽严重程度从非常轻到非常严重按SPSESDD/NSDD的极限值)的分级。
灰密度NSDD: 绝缘子单位绝缘表面上清洗的非可溶残留物除以表面积,一般表示为mg/cm²
绝缘子的爬电比距绝缘子的总爬电距离L除以试验电压与 的积;它通常以mm/kv来表示。
   主要特点
Ø         直读式。绝缘子表面盐密度直接显示。
Ø         采用进口铂电极。性能稳定。
Ø         测量范围大、精度高。盐密测量范围为0.0001mg/cm² 9.9999mg/cm²分辨率0.0001
Ø         可以同时测量溶液的电导率、温度等其它参数。
Ø         全量程自动切换。提高低盐密度时的精密度。
Ø         具有温度自动补偿功能。溶液电导值自动补偿为20℃时的取值。
Ø         具有系统自动校验功能。开机自动校验,提高测量精密度。
Ø         内置大容量数据存储器,可存储超过10000组测量数据。
Ø         仪器带微型打印机,方便现场精密、真实、有效地记录结果。
Ø         仪器供电采用外置电源和内置电池两种方案,同时方便实验室和户外使用。
Ø         采用高灵敏度触摸屏操作。操作简单易学,便捷易用。
Ø         采用320×240真彩TFT中文液晶显示。  (也可根据客户需要定制全英文显示)
Ø         显示屏具有背光无操作自动降低功能,可节约用电,体现绿色环保理念。
Ø         技术指标

测量范围

盐 密

0.0001~9.9999 mg/cm²

温 度

0~100

电导率

0~100000 us/cm

测量精度

盐 密

分辨率0.001位,满量程精度优于±1

温 度

分辨率0.1位,精度优于±0.5

电导率

分辨率为所用电极量程1/1000,满量程精度优于±1

信息输出方式

TFT液晶

320×240真彩TFT触控屏,实现良好的人机信息交互

打印机

本地打印机直接打印测量数据

USB通信

连接USB端口到PC端,可直接以U盘模式读取测量数据-

使用条件

电 源

AC220V±10

DC651.5V干电池

环境温度

0~+50

相对湿度

80% RH

存储条件

环境温度

-10~+55

相对湿度

95% RH

外观参数

体 积

355mm×250mm×140mm



重 量

2.5 kg
