产品名称: 电力电缆故障综合测试仪

发布日期: 2020-02-29

点击数: 102

询价: 点击产品询价

二维码:

简述:

产品详情

HSTC电力电缆故障综合测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。

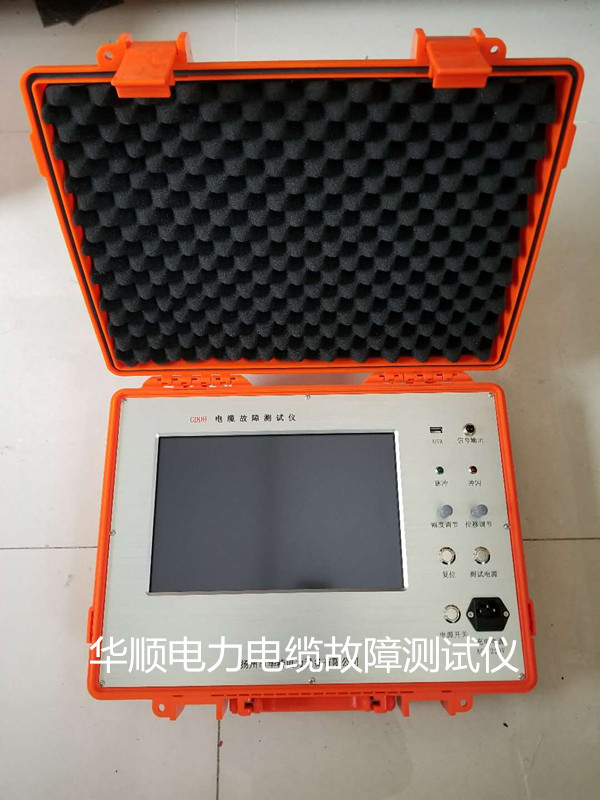

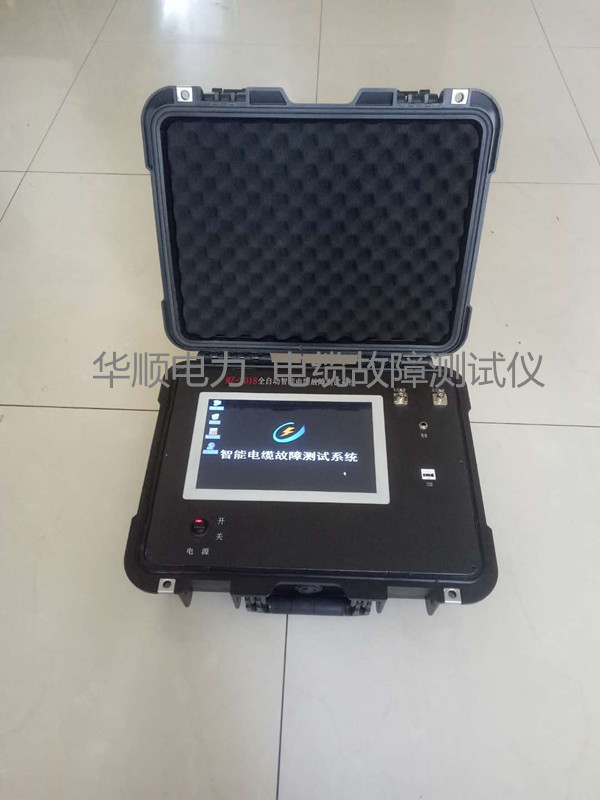

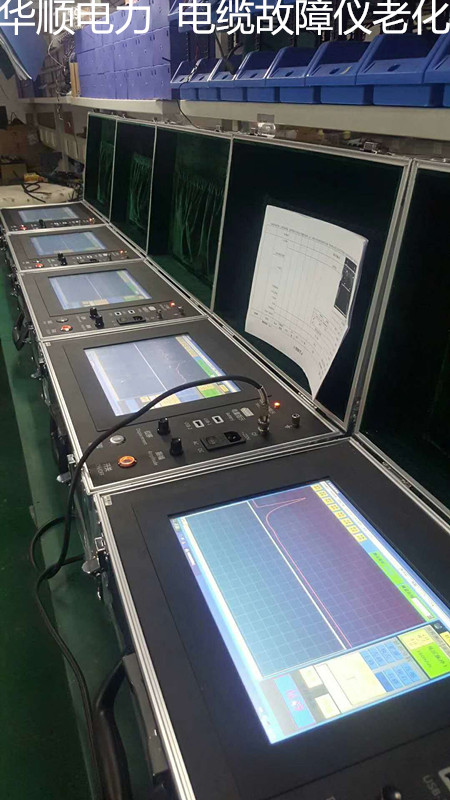

电缆测试仪是全新一代便携式智能电缆故障检测仪器,本仪器由高智能工业触摸屏一体化电脑、USB接口的数据采集器、高能聚合物电池及充电适配器和附件等组成。仪器体积小、重量轻、使用简单、携带方便。

本仪器人机界面友好、菜单设计新颖直观、参数处理恰到好处,独特的黑色背景,使仪器可工作于较强的光照环境。给使用本仪器的用户带来清澈明晰感觉。各种参数的设置、仪器工作状态的显示、测试波形的压缩扩展和存储调出、波形位移、同屏对比等各种功能的操作均可通过触摸操作完成。

集数据可信度高,波形显示清晰易辩,回波拐点明显,特别容易判读故障距离。  特别要提到的是,本仪器抗电磁干扰的能力特强。特殊的电路设计使仪器在数万伏冲击高压的测试环境中不会发生死机现象。本仪器的设计秉承了我公司一贯高科技、高精度、高质量的原则,将电缆故障测试水平提高到了一个全新境界。电缆故障检测仪具有测试精密、智能化程度高、适应面广、性能稳定等显著特点。

电缆故障测试仪向用户提供常用的“低压脉冲法”和“高压闪络法”来测量电缆故障。基本可以满足电缆大部分故障的测试要求。

当软件测量方法选择 “内触发”时,有0.2μs2μs4μs三种测试脉冲宽度可供选择。其幅度大约为250VPP的测试脉冲信号加到被测电缆上和主机的输入电路上。测试波形通过内部信号处理及数据处理电路后显示到屏幕上。并同时在状态显示栏中显示电缆的介质(电缆类型)、电波传播速度、采样频率、故障距离、测试日期等。

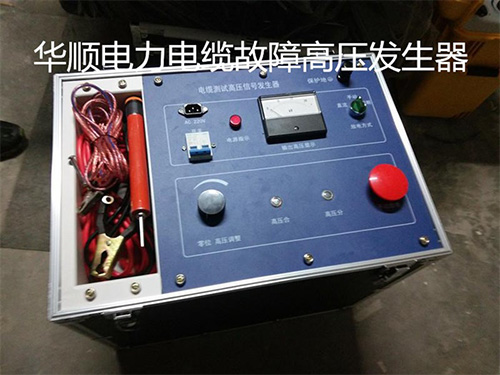

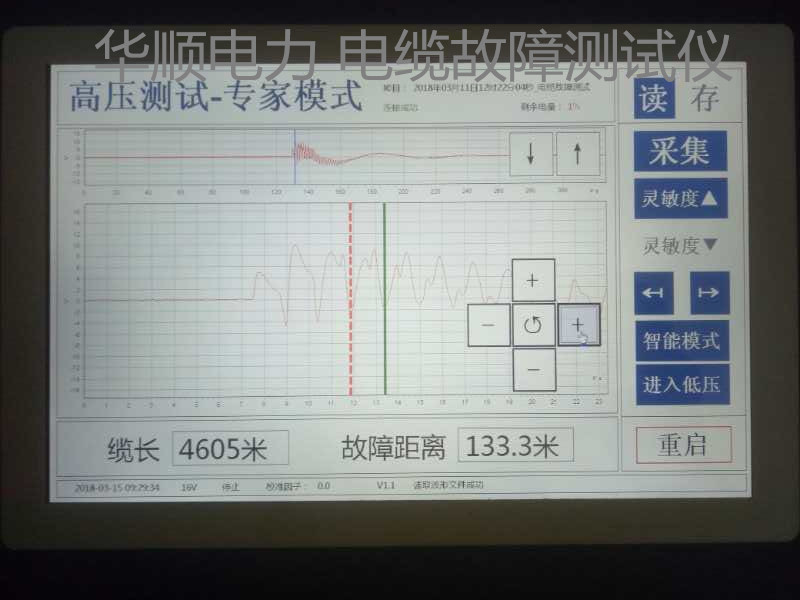

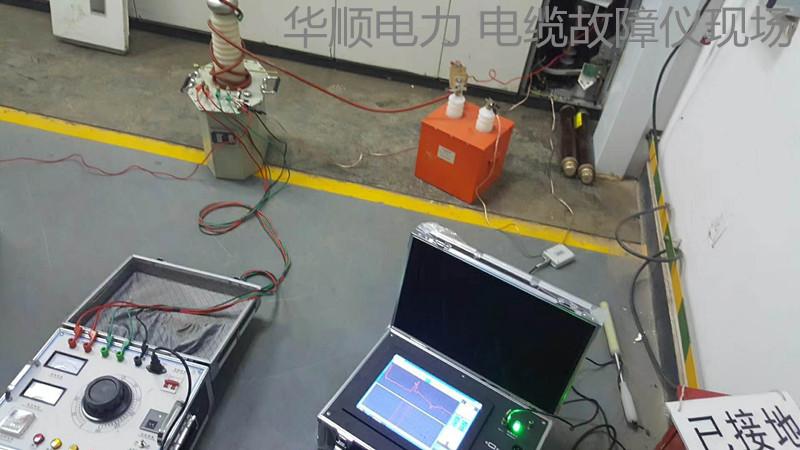

软件选择“闪络法”时,内部脉冲信号断开,仪器处于外触发等待状态。当冲击高压测试系统加到被测电缆的冲击高压使故障点闪络放电时,形成单次闪络波形并经过电流取样器输入仪器,仪器开始采样。这以后的工作与低压脉冲的相同,并显示出测试结果波形。

技 术 说 明

一、电缆故障检测仪的技术特点

1. 可测试各种型号35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障,如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。

2. 具有多种测试方法,如低压脉冲法、冲击高压电流取样法、直流高压闪络法等。

3. 仪器采用高能聚合物可充电电池供电,采样板接口为USB型直接用微电脑电源。再配以的电流取样技术,使该系统真正做到操作人员和测试仪与高压隔离,抗干扰能力强,同时确保了测试稳定性和人机的安全。

4. 前置采样测量单元采用的信号处理技术,全汉化屏幕显示,测试波形特征清晰易辩,使得电缆故障分析更容易掌握。

5. 采用Wince操作系统软件,更具人性化设计,操作简便。

6. 公司开展的网上服务业务更加方便用户,只要您将测试波形通过E-mail发给我们,您在当天即可得到专家的分析和指导。公司定期还会将收集到的各类电缆故障波形及其分析结果通过E-mail发给您,使您很快也会成为电缆故障测试专家。

7. 双轨迹同屏对比数据处理技术,有利于您进行波形的对比分析。

8. 技术参数

测距范围:  4m40Km

测距精度:  测量范围小于1Km时测量误差不大于1m

测量范围大于1Km时测量相对误差不大于0.5%

脉冲幅度:  50Ω时不小于250V

脉冲宽度:  0.2μs2μs4μs三种。

采样频率:  48MHz、。

系统测量误差:主机测量结果再配合数显同步定点仪测量,系统误差为10cm

读数分辨率:  V/2f    V 电波在电缆中的传播速度(m/μs    f 采样频率(MHz)。比如油浸纸电缆的传播速度为V=160m/μs,用f=40MHz采样,则读数分辨率为

160/2×40)=2m

预置了5种电缆介质的电波传播速度:油浸纸:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;矿用橡套电缆:100m/μs;以及其它非动力电缆的电波传播速度的设置(自选介质)。

对于其它非动力电缆,可以在输入该电缆的已知全长后测出电波在该电缆中的传播速度。

采样方式:电流取样法。

供电电源:工频或机内聚合物可充电电池。

工频:交流电220V±10%、频率50Hz±5%,仪器可正常工作24小时以上。

机内电池:电池充满电后,仪器可连续工作6小时左右。

工作温度:-10ºC50ºC

主机体积: 390×310×180mm,重量:3Kg

    测试原理
仪器根据传输线理论和雷达测距原理,电波在电缆中由始端向终端传播过程中,故障电缆因阻抗变化会在中途产生反射波形,无故障电缆则产生终端开路波形。这样,如果向电缆发送一个低压脉冲或高压脉冲。用高速采集器采集脉冲波在电缆中传播时的轨迹数据,将其显示在屏幕上,用双游标卡按其特征拐点,测得电波在发射端与故障点传播一个来回的时间,根据电波在电缆中的传播速度,算出电缆故障点距发射点的距离。计算公式如下:

    S=VT/2S―故障点到测试点的距离。

             V―电波在电缆中的传播速度。

             T―电波在电缆中故障点与测试端间一个来回传播所需的时间。

参照系统组成框图可知:传感器拾取的电波信号通过“信号”接口送入到高速USB采集器的模似输入端,经A/D转换器变为数字信号保存在采集器的内存中,再通过USB连接电缆送给工业触摸屏LCD一体化电脑,由操作系统软件进行处理后显示在屏幕上。

这一切只需要稍加人工干预(用虚似双电子游标卡在波形的特征拐点上)其它任务由电脑自动完成,测试电缆故障迅速准确、可信度高。

电缆故障测试仪配套表

名称及型号

单位

数量

备注

电缆测试仪主机

1



路径信号产生器

1



声磁数显同步定点仪

1



声测探头

1



同步接收天线

1



耳机

1



充电器

1



高压放电球部件

1



电流取样器

1



高压连接线

1



放电棒

1



测试夹子线

1

含路径仪测试线

高压试验操作箱

1

3KVA/50KV

交直流高压试验变压器

1

3KVA/50KV

脉冲电容器

1

2微发/35KV

电源线

1



资料

1

(说明书,合格证,保修卡,)

HSTC-II电力电缆故障综合测试仪 为多次脉冲法测量
