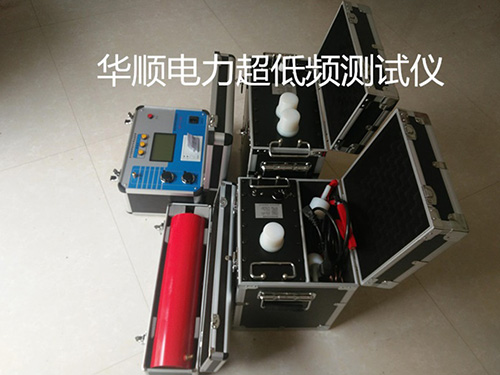

HS程控超低频高压发生器产品及选用
1、命名说明
HS—30/1.1 额定负载电容量,单位µF
2、超低频系列产品表1
型号 |
额定电压 |
带载能力 |
电源
保险管 |
产品结构、重量 |
30/1.1 |
30kV
(峰值) |
0.1Hz,≤1.1µF |
5A |
控制器:4㎏
升压器:25㎏ |
0.05Hz,≤2.2µF |
||||
0.02Hz,≤5.5µF |
||||
40/1.1 |
30kV
(峰值 |
0.1Hz,≤1.1µF |
6A |
控制器:4㎏
升压器:35㎏ |
0.05Hz,≤2.2µF |
||||
0.02Hz,≤5.5µF |
||||
50/1.1 |
50kV
(峰值) |
0.1Hz,≤1.1µF |
7A |
控制器:4㎏
升压器:50㎏ |
0.05Hz,≤2.2µF |
||||
0.02Hz,≤5.5µF |
||||
60/1.1 |
60kV
(峰值) |
0.1Hz,≤1.1µF |
10A |
控制器:4㎏
一级升压器(30kV):25㎏
二级升压器(30kV):45㎏ |
0.05Hz,≤2.2µF |
||||
0.02Hz,≤5.5µF |
||||
70/0.5 |
70kV
(峰值) |
0.1Hz,≤0.5µF |
10A |
控制器:4㎏
一级升压器(30kV):25㎏
二级升压器(40kV):50㎏ |
0.05Hz,≤1µF |
||||
0.02Hz,≤2.5µF |
||||
80/0.5 |
80kV
(峰值) |
0.1Hz,≤0.5µF |
12A |
控制器:4㎏
一级升压器(30kV):25㎏
二级升压器(50kV):50㎏ |
0.05Hz,≤1µF |
||||
0.02Hz,≤2.5µF |
3、根据被试对向选择适当规格
使用时,试品电容量不得超过仪器的额定电容量。试品电容量过小,会影响输出波形。若小于0.05µF,仪器将不能正常输出,此时可并联0.05 µF的电容器(由本公司提供)辅助输出。下面是一些设备的电容量,供用户参考。不同发电机的单相对地电容量 表2
|
火 电 |
水 电 |
|||||
发电机容量
(MW) |
200 |
300 |
600 |
85 |
125-150 |
300 |
400 |
单相对地电容(µF) |
0.2-0.25 |
0.18-0.26 |
0.31-0.34 |
0.69 |
1.8-1.9 |
1.7-2.5 |
2.0-2.5 |
交联聚乙烯绝缘单芯电力电缆的电容量(µF/km) 表3
电积容 mm2 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
270 |
10 |
0.15 |
0.17 |
0.18 |
0.19 |
0.21 |
0.24 |
0.26 |
0.28 |
0.32 |
0.38 |
- |
35 |
- |
- |
- |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.19 |
4、试品电流的估算方法:
计算公式: I=2πfCU
超低频绝缘耐压试验原理
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。
本产品接合了现代数字变频技术,采用微机控制,升压、降压、测量、保护自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。设计指标符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处,并具有如下特点:
1、额定电压小于或等于50kV的超低频采用单联结构(一台升压器);大于50kV的超低频采用串联结构(两台升压器串联),使整体重量大大减轻,带载能力增强,而且两台升压器可单独作低电压等级的超低频使用。
2、电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
3、具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。
4、具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
5、高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
6、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
技术参考
1.输出额定电压:参见表1
2.输出频率:0.1Hz、0.05Hz、0.02Hz
3.带载能力: 0.1Hz 1.1µF
0.05Hz 2.2µf
0.02Hz 5.5µF
4.测量精度:3%
5.电压正,负峰值误差:≤3%
6.电压波形失真度:≤5%
7.使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH
8.电源保险管:参见表1
9.电源:频率50Hz,电压220V±5%
