产品名称: 变频串联谐振试验成套装置

发布日期: 2020-02-29

点击数: 129

询价: 点击产品询价

二维码:

简述:

产品详情

HS2000变频串联谐振试验成套装置是运用串联谐振的原理,通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业。适用于大容量、高电压的电容性试品,如发电机、电力变压器、GIS和高压交联电力电缆、互感器、套管等交接试验和预防性试验。
    本厂在变频谐振高压试验方面,拥有自己的技术,并有现场试验经验和指导试验基础。通过对电抗器进行串联(获取电压),并联(获取极限值电流)。多种组合形式满足不同试品试验,符合国家有关高压试验的规程和要求。


◇ 整套装置的组成◇

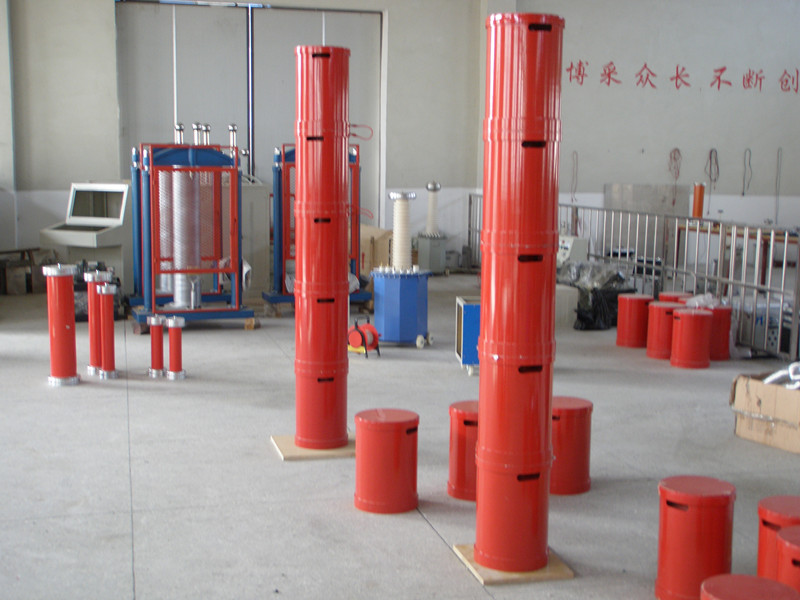

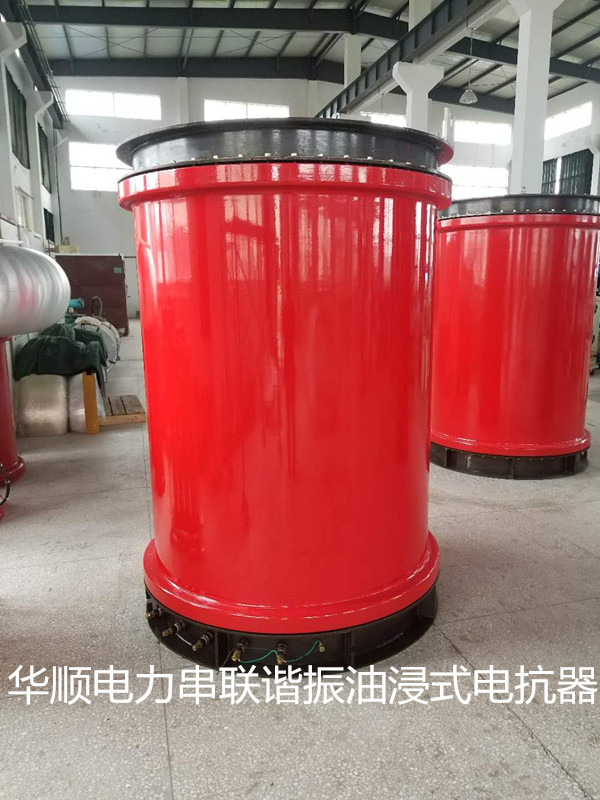

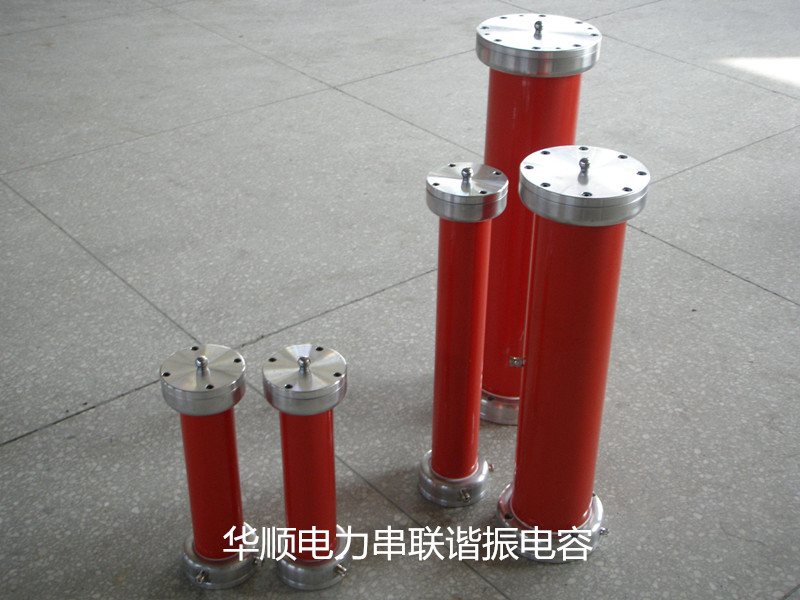

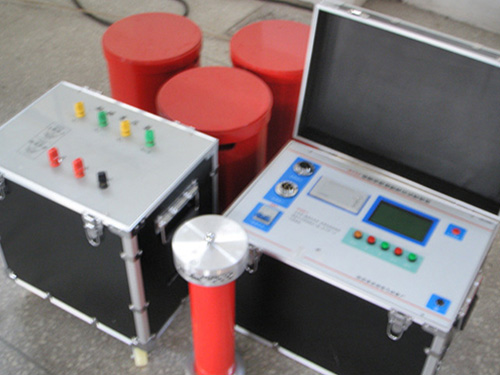

    整套装置由调频电源、励磁变压器、电抗器、分压器、补偿电容器等组成。

◇主要技术参数◇
1、环境温度:-10℃~45℃
2、工作湿度:≤90%
3、海 拔:≤2000M
4、电源输入:220V±10%、380±10%,50Hz
单相(10kW以下)
5、额定输出容量:0~980kVA
6、谐振电压:0~300kV
7、频率调节范围:30~300Hz
8、系统测量精度:0.5级
9、频率调节分辨率:0.1Hz
10、不稳定度:≤0.05%
11、输出波形:正弦波
12、波形畸变率:≤0.05%
13、噪 声:≤60db
14、电抗器Q值:30~120

☆体积小、重量轻、操作方便
☆绿屏幕显示试验数据、试验状态,并有实时操作步骤提示功能
☆能灵活整定试验电压、调频范围、加压时间
☆试验结果能计算出被试品电容
☆分辨率高:频率分辨率为0.1Hz
☆安全性高。装置具有过电流、过电压、IPM及放电保护功能,可有效保护人身及设备安全。
☆试验结果可打印

我们根据客户的具体要求,试品的不同名称,容量的大小,电缆的等级,长度做出详细的试验配置方案

谐振试验装置说明
目前在国际和国内已有越来越多的XLPE 交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因,仍沿袭使用直流耐压的试验方法。近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE 交联聚乙烯电缆有不同程度的损害。有的研究观点认为XLPE 结构具有存储积累单极性残余电荷的能力,当在直流试验后,如不能有效的释放掉直流残余电荷,投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。国内一些研究机构认为,交联聚乙烯电缆的直流耐压试验中,由于空间电荷效应,绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿,也会引起绝缘的严重损伤。其次,由于施加的直流电压场强分布与运行的交流电压场强分布不同。直流试验也不能真实模拟运行状态下电缆承受的过电压,并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。因此,使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。同时,各种大型变压器的交流耐压试验,火力及水力发电机的交流耐压实验也定期进行。这些设备的试验要求的试验设备容量大,通常情况下采用谐振的办法进行试验,但必须是在工频条件下或等效工频条件下进行。等效工频条件一般采用45-65Hz 的频率范围,但很多试验单位要求50Hz试验电源对这类设备进行交流耐压试验。

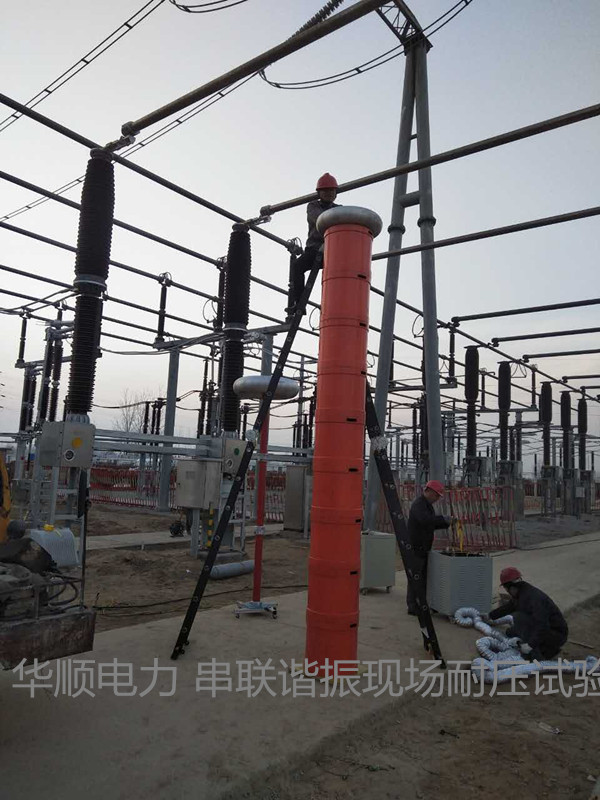

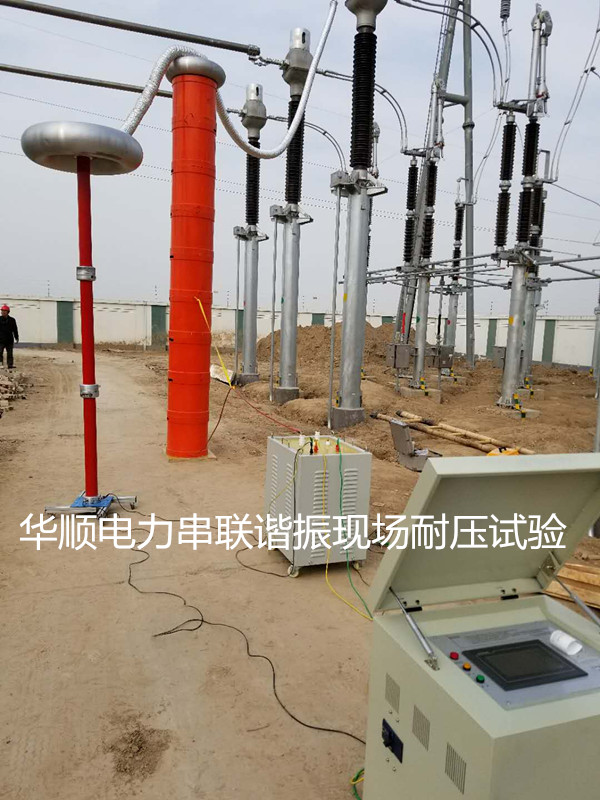

串联变频谐振试验装置主要用于10kV、35kV、110kV的交联橡塑电力电缆,66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验,水力和火力发电机或电力变压器等的工频交流耐压试验。其基本原理是采用可调节(30--300Hz)串联谐振试验设备与被试品电容谐振产生交流试验电压。由于电缆的电容量较大,采用传统的工频试验变压器很笨重、庞大、且大电流的工作电源现场不易取得,因此一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低,重量减轻,便于使用和运输。初期多采用调感式串联谐振设备(50Hz),但存在自动化程度差、噪音大等缺点。因此现在大多采用变频谐振,可以得到更高的品质因数(Q 值),并具有自动调谐、多重保护、以及降低噪音、灵活的组合方式、单件重量轻等优点。
1.2 串联谐振电源在电力系统应用中的优点:
1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/5-1/10。
3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流,击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪落电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。
